真空吸砂機系列

真空吸砂機（請向上瀏覽記錄多大量真實案例照片圖片供符合）

◆新產品亮點 Product features

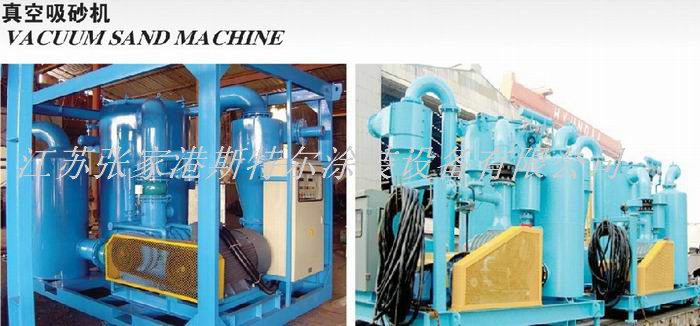

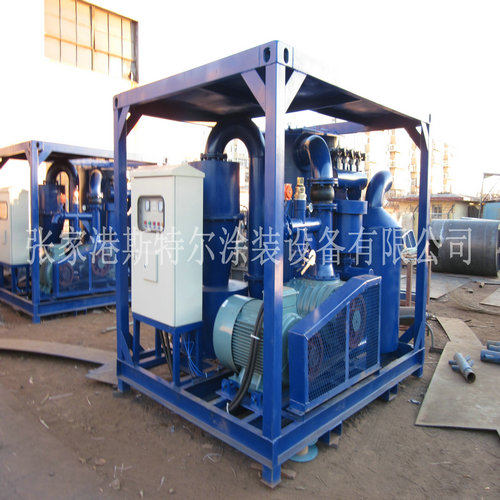

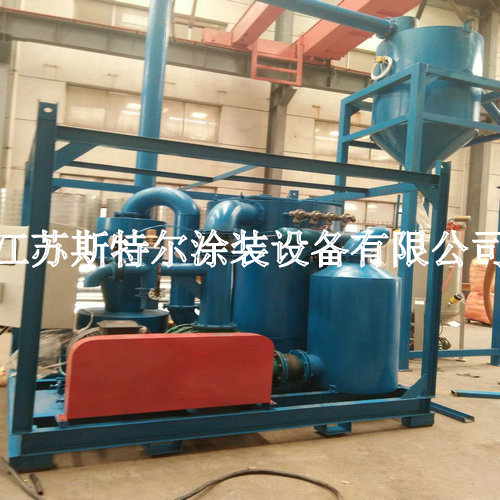

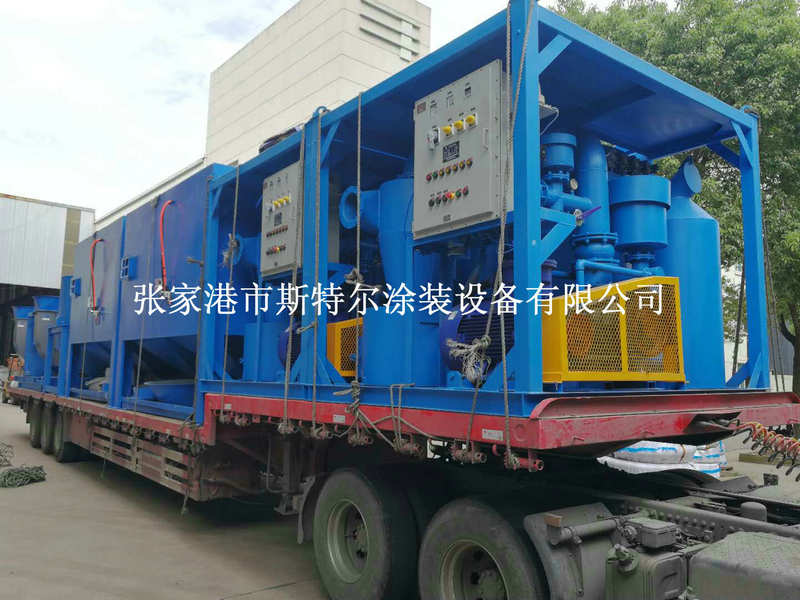

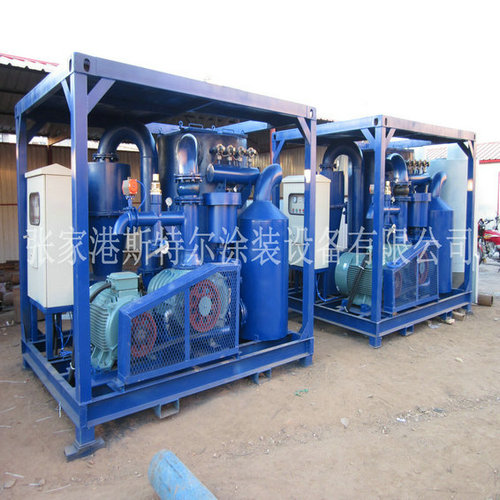

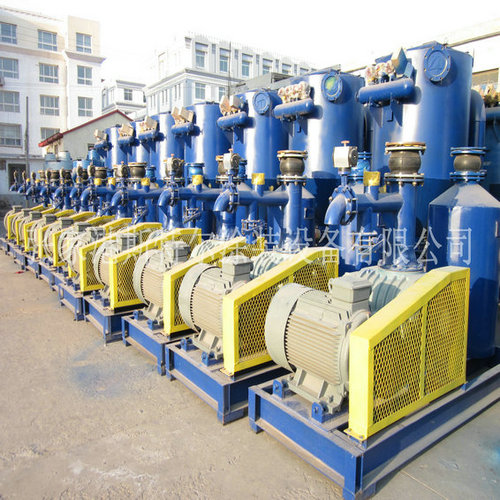

電動抽真空系統吸砂機是專為回籠銅礦砂，鋼砂等磨料磨具而設計的有一種抽真空氣血輸送機裝備。由地心引力脫離器，風暴排塵器，濾筒排塵器，抽真空系統泵，消除噪音器和電控系統柜等部門主成。節構主體工程堅硬。集裝貨方框于吊裝作業及堆高機進行搬運。

SSCE系統電動三輪蒸空吸砂機有著吸砂效率大，工作電壓總量低，不間斷操控動態平衡，使用簡便方法等作用。分整個聯通式和分離式固定好式有兩種。

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆重要枝術運作 Main technical parameters

負壓泵 Vacuum pump	BH250CV
主要負壓度 Max vacuum degree	-0.06Mpa
排風量 Air volume	50m3/min
空調噪聲 Noise	≤85db(A)

濕式除塵器器濾過體積/板材 64m2/高效化聚氨酯制作而成纖維板，能用的水洗

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

布袋除塵器器灰塵污染物質量濃度Filter dust emission concentrations	≤10mg/m3
吸砂管直徑Suck sand tube diameter	4"～5"
吸砂能力素質Suck sand ability	4-9t/h
主機電源形狀尺寸規格Air end Shape dimension	2900×2200×2250mm
設備主機含量Host weight	3800Kg
儲砂量Tore sand amount	8噸
外觀簡約時尚長寬高Shape dimension	φ1700×3000mm
重量體積Weight	1400Kg
電子元件抑制 PLC全自行的控制軟件，現有三種安全保障養護 The electric control system, PLC automatic control which has many safety protection

◆主耍枝術叁數 Main technical parameters

型號 Model	STR-55	STR-75	STR-90
效率 Power	55kw 三相電機四線 Three-phase four-wire	75kw 三相電機四線 Three-phase four-wire	90kw 三相四線四線 Three-phase four-wire
電壓 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-系統負壓吸砂機技木姿料

1.1 百科

STR-產品系列負壓吸砂機，是專為回收處理噴砂粒料而設計的的屬于氣體壓力精力輸料系統。可分為整體布局式和工作穩固式產品式吸砂機最主要的用做船舶制造特涂吸砂、除塵。整體風格式吸砂機架構由槽鋼焊制而成，上側可設吊耳，下部分可設堆高機孔，位移運送和簡變。組織結構零配件流程合理的，既緊身又為了方便維修調養調養。

整體布局式吸砂機制定為兩個第一單元：

▲臺式主機及凈化制冷機組。

▲吸砂罐：丸料收購罐。

將兩個單元測試用銜接管銜接。

很多內外部電器核心部件均已裝置連到好。粉絲供水、天燃氣既能運行。

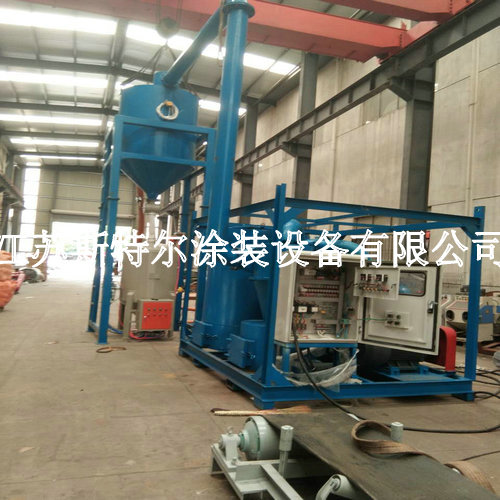

分離式式吸砂機重點使用在造船工業涂裝工藝廠房設計吸砂、集塵。

工作式吸砂機按訪客涂裝生產線廠房設備進行安裝定位設計的概念為以內模塊：

▲虛擬主機組：真空系統泵、電動機、消聲器。

▲抑塵空氣能熱泵：漩風濾塵系統器、濾筒濾塵系統器、集灰斗、噴吹閥。

▲引力轉移式吸砂罐：吸砂罐、料位器。

▲電機控制箱：PLC全一鍵方式操縱。

將主機電源組、除塵設備空調機組、吸砂砂罐用鍍鋅鋼管接，各居民用電、用氣方面與自動控制箱接好。用戶名共電、集中供熱只能食用。

重點配件：

★日韓ST250VBF/ST150V羅茨真空室泵設備。

★大使用面積效率高過濾器材濾筒抑塵器。

★高防護系統等級世界名牌直流電心理。

★ PLC 可源程序序控住器。

1.2 工作的道理

進口正空系統吸砂機啟動的后，在主動循環法工做環境下，進口正空系統吸砂機的吸嘴半嵌入砂料，在進口正空系統泵的的作用下，氣當中混入著砂料經吸嘴開啟吸砂管，在引力分離式吸砂罐中砂料與氣當中分離，砂料回到吸砂罐中，氣當中由颶風吸塵器、濾筒吸塵器凈化經進口正空系統泵、降噪器從通風口排除。吸砂罐中料滿后，由料位器反饋建議信號燈至電氣控制箱，吸砂機半人工宕機。吸砂罐里砂料經半人工放砂閥發出，放砂時期為相隔再起動期，放砂完畢后吸砂機半人工再發動。在人工事業的情況下，料滿半人工宕機，吸砂機需人工再發動，不然不會關機。

1.3 安全衛生器

STR系列表負壓系統吸砂機含有同步電機負載保養、負壓系統度負載保養、開機與欠費會自動卸荷、斷相與相序保養、噴吹閥減小室內空氣欠壓保養、排氣口水溫保養等重量保養效果以做到吸砂機更高效穩定可靠啟動。

1.4 STR系列作品真空體吸砂機型號規格

整體的式吸砂機
